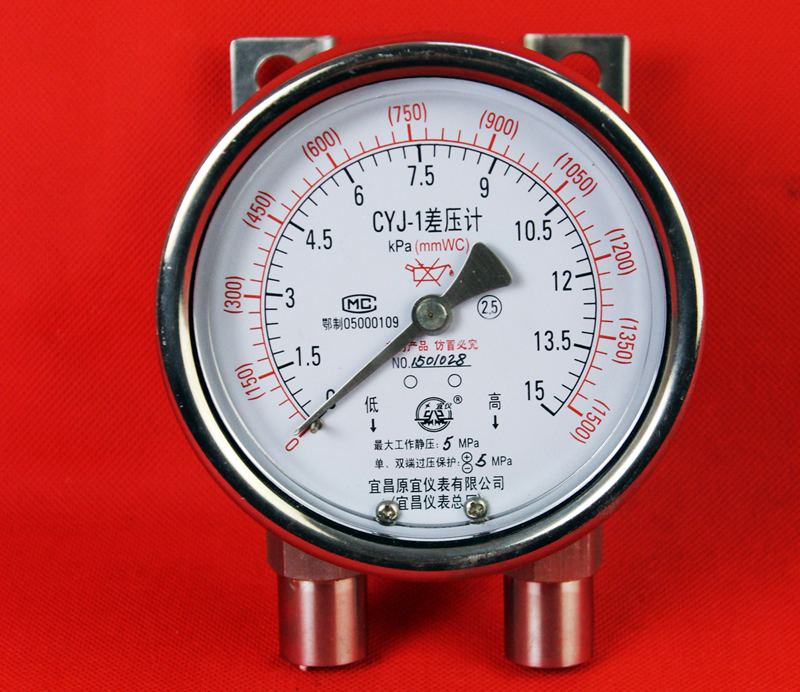

產品名稱：CYJ差壓計
CTS和CPWTF系列差壓表用戶選型手冊
前 言：
本公司前身為國營宜昌儀表總廠，生產差壓表已近30年歷史，是最早涉足差壓儀表研發生產的企業之一。公司研發的兩大系列差壓測量儀表，以其高精度，高可靠性，長壽命為主要特色，投放市場后，返修率幾近于零。已成為中石化、中石油，長江電力、首鋼、東方電機、等大型企業定點供貨廠家。贏得了良好的市場聲譽。
一、 CTS平載型系列差壓表
CTS平載型差壓表，采用推挽式雙C形彈簧管架構，輕巧簡便，價廉物美，具備2.5級的測量精度，但過載能力差，輸入壓力（共模壓力）不允許超過標稱量程的30%。適用于同一壓力源或不同壓力源之間輸入壓力約等于標稱量程值的差壓測量。
1. 測量范圍：0—0.1MPa; 0—0.16MPa; 0—0.25MPa;
0—0.4MPa; 0—0.6MPa; 0—1.0MPa;
0—1.6MPa; 0—2.5MPa; 0—4.0MPa;
0—6.0MPa; 0—10MPa;
2.精度等級：2.5級；
3.過載能力：標稱量程的30%；
二、CPWTF高靜壓型系列差壓表（CYJ高靜壓型系列差壓計）
CPWTF高靜壓型系列差壓表（CYJ高靜壓型系列差壓計），是在借鑒美國、德國差壓表的工藝結構的基礎上，融合本公司多年研發的核心技術，采用獨特的組合模式，具有測量精度高（1.6----2.5級），過載能力超強（可達標稱量程的500倍），穩定性好，長壽命等突出特點。儀表采用全不銹鋼結構，高低壓腔體為法蘭盤式組合，能很好地耐受20MPa以內的輸入壓力。適用于同一壓力源或不同壓力源之間輸入壓力大于標稱量程值2----500倍的差壓測量。
1.CPWTF型高靜壓系列差壓表測量范圍：
微壓 0—2KPa; 0—4KPa; 0—10kPa;
0—20KPa; 0—40KPa; 0—60KPa;
低壓 0—0.1MPa; 0—0.16MPa; 0—0.25MPa;
0—0.4MPa; 0—0.6MPa; 0—1.0MPa;
0—1.6MPa;
（注：非標準量程可由用戶提出定制）
2. CYJ型高靜壓系列差壓計測量范圍：
微壓 0—2KPa(0—200mmWC); 0—4KPa(0—400WC)
0—10KPa(0—1000mmWC); 0—20KPa(0—2000WC)
0—40KPa(0—4000mmWC)；0—60KPa(0—6000WC)
低壓 0—100KPa(0—10000mmWC);
0—160KPa(0—16000mmWC);
0—250KPa(0—25000mmWC);
0—400KPa(0—40000mmWC);
（注：非標準量程可由用戶提出定制）
3. 精度等級：CPWTF、CYJ型均為1.6----2.5級
4. 過載能力：CPWTF、CYJ型最高可達標稱量程值的500倍；在輸入壓力小于5MPa，測量范圍為低壓時，一般無需加接保護性三閥門組。
三、功能擴展

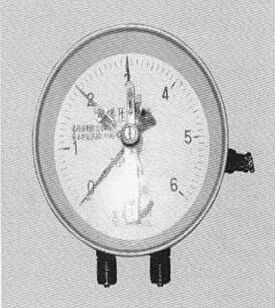

兩大系列差壓儀表，可應用戶要求， 加載開關電路對系統差壓進行控制、報警；加入甘油（硅油）成為耐震差壓表。
四、訂貨須知
1.CTS、CPWTF、CYJ系列差壓表，面徑有Φ60mm、Φ100mm、Φ150mm可供選擇；
2.輸入壓力（靜壓力）等于或略大于標稱量程值時，可選擇
CTS型平載差壓表；
3．輸入壓力（靜壓力）大于標稱量程值2倍以上（500倍以內）應選用CPTF差壓表或CYJ型差壓計。
4. CPWTF型差壓表、CYJ型差壓計均為高靜壓差壓測量儀表，區別在于計量單位的標注不同；CPTF型差壓表標注的計量單位為KPa或MPa;CYJ型差壓計標注的計量單位為KPa、mmWC(毫米水柱)或mmgh(毫米汞柱)；具體的計量單位可由用戶指定。
5.安裝固定：用戶需根據現場實際情況，提供儀表接口距離、接口螺紋規格（外螺紋或內螺紋、公制或英制）；安裝板厚度，孔徑等參數。默認的接口距離為50mm、外螺紋M20X1.5；安裝板間距為70的4—Φ10.5孔徑。
宜昌原宜儀表有限公司
（宜昌儀表總廠）
2015年1月28日
